聚脲防腐施工在海洋工程钢结构上的实践

海洋工程钢结构（如海上平台、码头钢管桩、跨海大桥桥墩）长期处于高盐雾、潮汐、海浪冲击及海洋生物附着等极端腐蚀环境中。传统的重防腐涂层体系（环氧富锌底漆+环氧云铁中间漆+聚氨酯面漆）虽然有效，但施工道数多、固化时间长，且在浪溅区和水位变动区容易因机械损伤而失效。聚脲防腐施工技术因其快速固化、高弹性、优异的耐海水腐蚀性能，近年来在海洋工程中得到实践验证。本文结合相关标准和工程案例，介绍其应用要点。

海洋环境根据腐蚀严重程度分为大气区、浪溅区、潮差区和全浸区。其中浪溅区腐蚀最为严重，因为干湿交替、高溶氧量和波浪冲击共同作用。聚脲防腐施工尤其适合浪溅区和潮差区，原因如下：第一，聚脲涂层致密，氯离子渗透率极低（≤5×10⁻¹⁵ m²/s），能有效阻止盐分渗入钢铁基体；第二，耐海水腐蚀性能优异，根据GB/T 31410-2015标准，聚脲涂层在海水浸泡2400小时后无起泡、无锈蚀；第三，耐冲击和耐磨损，能够抵抗海冰、漂浮物和船舶靠泊时的撞击。此外，聚脲涂层还具有一定的防生物附着效果（表面能低，藤壶、贻贝不易牢固附着）。

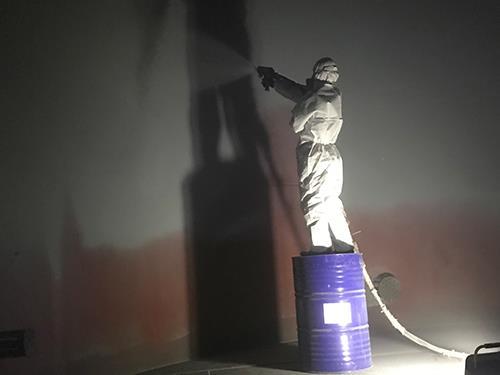

施工工艺要点。海洋工程多为现场施工，面临高湿度、盐分附着以及潮汐影响。具体步骤如下：1）钢结构表面处理：采用超高压水射流（250-300 MPa）或喷砂除锈至Sa2.5级，表面盐分含量应低于50 mg/m²（用 Bresle 贴片法检测）。2）锈蚀部位处理：对坑蚀、麻点进行打磨补焊，并涂刷耐盐雾底漆。3）涂覆底漆：推荐使用潮湿固化型环氧底漆或聚脲专用高粘结底漆，厚度100-150微米，可在相对湿度90%条件下固化。4）聚脲喷涂：由于海洋工程构件体积大、形状复杂，常采用便携式喷涂设备。喷涂时需控制风速（若风速大于10米/秒，应搭设防风屏障）。浪溅区涂层厚度一般要求2-3毫米，潮差区1.5-2.5毫米，大气区1-1.5毫米。5）涂层修补：对漏喷或破损处，使用手工聚脲修补料，要求边缘斜坡搭接。

环境适应性与挑战。海洋施工中，基面潮气难以完全干燥。纯聚脲对潮湿基层的容忍度相对较高（允许表面有微凝露），但若明水存在，仍会导致鼓泡。工程上可采用“湿碰湿”工艺：在底漆未完全固化（表干后1小时内）时即喷涂聚脲，借助反应热蒸发残余水分。另外，海风携带的盐雾会影响层间附着力，建议喷涂前用淡水冲洗表面并干燥。聚脲防腐施工在低温海区（如渤海）仍可使用，但需选择低温固化配方（-10℃可施工），并增加预热环节。

长期性能与检测。某跨海大桥的钢管复合桩（直径2.2米）在浪溅区采用了聚脲防腐施工，涂层厚度2毫米。经过6年使用后，现场检查发现涂层表面仅有轻微划痕，无锈胀、无剥离，电火花检测未见针孔。对比同桥位的环氧玻璃鳞片涂层，聚脲涂层的冲击破损面积仅为前者的1/3。但需要注意，聚脲涂层在强紫外线照射下（如海洋大气区）会发生黄变和粉化，因此建议在大气区聚脲表面加涂脂肪族聚氨酯面漆（厚度80-100微米），以保持外观和延缓老化。

成本与维护。聚脲防腐施工的材料和设备成本较高，但单次涂装即可达到设计厚度（无需多道间隔），且涂层寿命可达10-15年，综合经济性仍然良好。对于服役中的海洋钢结构修补，聚脲喷涂可以快速恢复防腐层，减少水下作业时间。总之，聚脲防腐施工为海洋工程提供了一种高耐久、快施工的解决方案，尤其适合浪溅区等苛刻部位。
