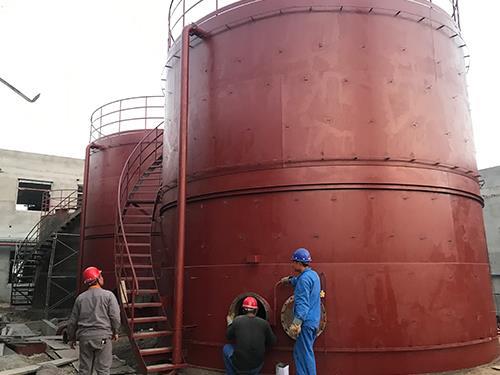

聚脲防腐施工在化工储罐内壁的应用

化工储罐长期储存酸、碱、盐及有机溶剂，内壁防腐是保障设备安全运行的关键。传统防腐方案如玻璃钢衬里、环氧涂料或橡胶板，存在施工周期长、易鼓包、耐温性有限等问题。聚脲防腐施工技术凭借其快速固化、高致密性、优异的耐化学品渗透能力，在化工储罐内壁防护领域得到日益广泛的应用。本文从材料特性、施工工艺及注意事项三个方面进行客观介绍。

聚脲材料用于防腐时，通常采用纯聚脲或改性聚脲。其交联密度高，涂层吸水率低于0.5%，能有效阻挡水分子和氯离子、硫酸根等腐蚀介质向基材扩散。与环氧类涂层相比，聚脲的耐酸性介质（10%硫酸、20%盐酸）和耐碱性（30%氢氧化钠）表现突出，在常温下浸泡30天后，涂层拉伸强度保持率仍能达到85%以上。需要说明的是，聚脲并非耐所有化学品：强氧化性介质如浓硝酸、浓硫酸（>70%）或高浓度次氯酸钠会使其发生降解，因此选材前必须进行浸泡试验。

化工储罐内壁聚脲防腐施工的工艺流程包括：罐体清洁、喷砂除锈、缺陷修补、底漆涂刷、聚脲喷涂、质量检测。第一步，彻底清除罐内残留物料和油污，使用高压水射流或蒸汽清洗，并检测表面无油脂（采用水滴法或荧光灯）。第二步，对碳钢罐体进行Sa2.5级喷砂除锈，粗糙度达到50-80微米。对于不锈钢或铝罐，则采用打磨或扫砂处理，确保表面活化。第三步，对焊缝、焊瘤、气孔等缺陷进行打磨补焊，并用耐腐蚀腻子填平。第四步，涂刷配套的环氧或聚脲专用底漆，厚度约50-80微米，以提高附着力。第五步，聚脲喷涂：使用高温高压喷涂机，将A、B组分加热至65-75℃，压力达到15-20 MPa，在罐内由专业操作人员从顶部向底部螺旋移动喷枪，要求单道厚度0.5-0.7毫米，交叉喷涂2-3道达到设计厚度（通常1.5-2.5毫米）。由于储罐内壁多为封闭空间，必须配备防爆型排风系统和照明设备，操作人员穿戴供气面罩和防化服。第六步，质量检测：用电火花检测仪对涂层进行针孔检测（电压设定为每毫米厚度4000-5000V），无击穿火花为合格；同时用测厚仪抽查50个点，厚度偏差不应超过设计值的±15%。

施工中的关键控制点。第一，环境温湿度：罐内温度应高于露点3℃以上，相对湿度低于85%。雨雪天或罐壁结露时严禁施工。第二，底漆干燥时间：底漆完全干透（指触干）后方可喷涂聚脲，否则底漆中的溶剂挥发会顶起聚脲层形成鼓包。第三，接缝处理：罐体顶部人孔、底部出口管等结构复杂部位，难以喷涂的角落可采用手工涂刷聚脲修补料，注意与喷涂层的搭接宽度不小于50毫米。第四，层间间隔：若因设备故障中断喷涂超过15分钟，需对已固化聚脲表面进行打磨拉毛，并涂刷界面剂后再继续喷涂。

实际案例表明，某化工厂20台碳钢储罐（储存30%盐酸）在使用聚脲防腐施工后，连续运行5年未见腐蚀泄漏，而此前采用环氧玻璃钢衬里平均2年就需要修补。但需注意，聚脲防腐施工对罐内焊缝尖锐边缘的处理要求较高：尖锐棱角会导致涂层厚度减薄且应力集中，应打磨成R≥3毫米的圆角。此外，聚脲材料的成本约为环氧涂层的2-3倍，但对于大型储罐，其使用寿命延长和维修次数减少带来的综合效益仍然显著。总之，聚脲防腐施工为化工储罐提供了一种高效耐久的解决方案，但必须严格执行工艺规范，避免因施工不当导致涂层失效。
