聚脲喷涂加工在工业地坪领域的应用优势

工业地坪需要承受叉车碾压、化学品溅落、油污侵蚀以及频繁清洗的考验。传统地坪方案如环氧自流平、耐磨骨料地坪或聚氨酯砂浆各有局限：环氧地坪脆性大，重载下易开裂；聚氨酯砂浆施工周期长，耐高温性能不足。聚脲喷涂加工技术近年来在工业地坪领域异军突起，其优势明显但并非毫无缺点，本文将客观分析其适用场景及施工要点。

聚脲地坪的典型结构为：混凝土基层封闭底漆+聚脲弹性体中间层+脂肪族聚脲面漆（耐紫外）。喷涂加工成型的聚脲涂层致密无接缝，抗渗透性极强，油污、溶剂和稀酸难以渗入。它的拉伸强度通常在20-25 MPa，断裂伸长率300%-450%，因此能够抵抗地坪因温差或混凝土收缩产生的细微裂缝，即使在冷库（-30℃）环境下也不会脆断。耐冲击性方面，1公斤钢球从1米高度落下不会导致涂层破裂，这比环氧地坪的0.5米标准高出许多。因此，在汽车制造厂的总装车间、化工仓库、液态食品灌装车间等场所，聚脲喷涂加工逐渐成为首选。

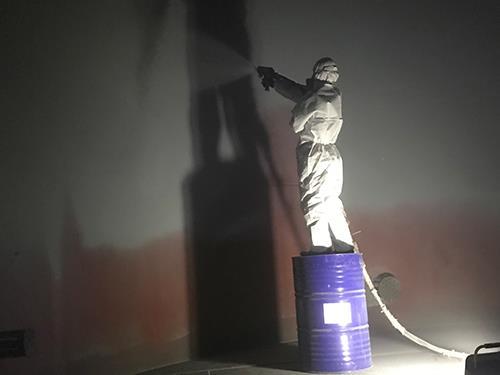

施工流程与注意事项。第一步，基层处理必须彻底：采用研磨机配合真空吸尘器清除旧涂层、水泥浮浆，修补空鼓区域，并控制混凝土含水率低于6%（可使用丙烷火焰烘烤或除湿机）。第二步，涂刷封闭底漆：推荐使用高渗透性环氧或聚脲专用底漆，用量0.2-0.3 kg/m²，待干过夜。第三步，聚脲喷涂：使用双组分设备，通常要求一次性连续喷涂至设计厚度（1.5-3毫米），因为聚脲层间粘结不如一次成膜牢固。喷枪走枪速度约为0.5-0.8米/秒，每道搭接50%宽度。为了控制平整度，喷涂后可用带齿镘刀轻微抹平——注意必须在3秒内操作，因为聚脲凝胶极快。第四步，涂刷脂肪族面漆：用于户外停车场或采光车间，防止黄变和粉化，面漆厚度约100微米。

优势的具体数据。与传统3毫米环氧砂浆地坪相比，聚脲喷涂加工地坪的施工工期可缩短50%以上——环氧需要7天养护才能重载，而聚脲施工后4小时即可轻载行走，24小时完全固化后即可承受叉车。耐磨性测试（Taber磨耗，CS-17轮，1000转/1000g）显示，聚脲失重约30毫克，环氧为80-120毫克。耐化学品方面，聚脲耐10%硫酸、20%氢氧化钠和大部分溶剂，而环氧在有机溶剂中易溶胀。但聚脲的耐高温性能中等，长期使用温度不应超过120℃，瞬间可耐150℃，略低于聚氨酯砂浆（180℃）。

局限性同样需要明确。第一，聚脲材料成本较高，每平方米每毫米厚度材料费约40-60元，加上设备摊销和人工，总造价通常为环氧地坪的2-3倍。第二，对施工人员的技艺要求高，薄喷或漏喷区域会形成针孔，修补困难。第三，表面摩擦系数可调节（通过添加石英砂或铝矾土），但若加砂过多会影响喷涂顺畅度，因此防滑设计需提前与材料商沟通。第四，聚脲地坪一旦出现局部损坏，大面积翻新时旧的聚脲层与新喷聚脲粘结力较弱，通常需要机械打磨拉毛。

适用场景建议。优先推荐用于：重载机械加工车间、有酸洗槽附近的地面、冷冻冷藏库地面、要求快速投入使用的改造项目。不推荐用于：家庭地下室（成本过高且无必要）、长期浸水环境（聚脲虽防水但边缘易翘起）、极端高温（如钢铁厂连铸区）。总体而言，聚脲喷涂加工为工业地坪提供了一种高性能选项，业主应根据实际荷载、化学品接触频率和预算综合评估，而非盲目追求“最好的材料”。
